Hebei Kaixiang Electrical Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von AC-Widerstandslastbanken mit 380 V und 500 kW in China. Wenn Sie eine erweiterte AC-Wechselstrom-Widerstandsbank mit 380 V und 500 kW im Großhandel kaufen möchten, erhalten Sie gerne eine Preisliste von unserem Werk. Alle kundenspezifischen Produkte zeichnen sich durch hohe Qualität und wettbewerbsfähige Preise aus.
Messkontrollfunktion
--Belastungstest: Lastleistung, die nicht über der Nennleistung liegt, Prüfung und Anzeige des stabilen Zustands von 3 Phasen Spannung, Strom, Wirkleistung, Frequenz, Arbeitszeit usw. von Generatorsätzen.
--Kontrollmuster:Der Benutzer kann zwischen lokaler Steuerung und intelligenter Steuerung wählen.
--Lokale Kontrolle:Manuelle Lade-/Entladesteuerung und Anzeige der Testdaten über Schalter und Messgeräte auf dem lokalen Bedienfeld.
--Intelligente Steuerung:Mithilfe der Datenverarbeitungssoftware im PC kann der Benutzer Testdaten automatisch laden, anzeigen, aufzeichnen und verwalten, Kurven und Tabellen erstellen und diese auch ausdrucken.
--Kontrollmusterverriegelung,Es gibt einen Steuermusterschalter. Wenn Sie ein Steuermuster auswählen, ist die Bedienung des anderen Musters ungültig. Vermeiden Sie Konflikte.
--Laden/Entladen mit einer Taste:Ob manuelle Steuerung oder Softwaresteuerung, der Benutzer kann die Leistung voreinstellen und dann die Load-Master-Taste drücken. Die Lastbank wird entsprechend der voreingestellten Leistung geladen, um Lastschwankungen während des Leistungswechsels zu vermeiden.
--Anzeigedaten des lokalen Zählers:Das lokale Messgerät kann 3 Phasen Spannung, Strom, Wirkleistung, Frequenz usw. anzeigen.
Softwarefunktion
--Kommunikationsmuster:Die intelligente Steuerung nutzt eine fotoelektrisch isolierte RS485-Schnittstelle zum Anschluss an den PC und bietet hervorragende Anti-Interferenz-Leistung, um die Systemsteuerung stabil zu machen. Der Benutzer kann auch die USB- oder RS232-Kommunikationsschnittstelle verwenden.
--Muster laden:Manuelles Laden oder automatisches Laden.
--Manuelles Laden:Eingangsleistung, Systemlast gemäß voreingestellter Leistung.
--Automatisches Laden:Der Benutzer kann die Leistung und die Arbeitszeit mehrerer Lastperioden voreinstellen, z. B. 0 % → 25 % → 50 % → 75 % → 100 % oder 110 %, um Tests durchzuführen.
--Paralleles Testen(erweiterte Funktion): Wenn mehrere Lastbänke parallel arbeiten, können parallele Tests per Software durchgeführt, Parameter jeder Lastbank und die gesamten Systemparameter des Parallelbetriebs angezeigt und aufgezeichnet werden.
--Echtzeitparameter:Strom, Spannung, Leistung, Leistungsfaktor, Frequenz und Zeit können per Software angezeigt werden.
--Sicherheitsüberwachung:Über die Software-Anzeigelampe kann der Status der Lastbank visuell überwacht werden und der Grund für die Abschaltung wird angezeigt, wenn der Schutz abnormal heruntergefahren wird.
--Datenerfassungsintervall:Die Mindestauflösungszeit für stationäre-State-Daten beträgt 1 Sekunde.
---Daten speichern und abfragen:Alle Testdaten werden in der Software gespeichert, je nach eingestellter Nummer, einfache und schnelle Überprüfung der Testdaten.
--Grafische Anzeige:Kann Echtzeit- oder Verlaufstestdaten anzeigen und unterstützt das Drucken der folgenden Kurven und Diagramme:
1) Echtzeitdiagramme von Spannung, Strom, Frequenz und Leistung;
2) Spannungsdiagramm
3) Aktuelles Diagramm;
4) Leistungsdiagramm;
5) Häufigkeitsdiagramm;
6) Leistungsfaktordiagramm
--Datenformat:Alle Kurven und Diagramme werden im ＂.word＂-Format ausgegeben, Testberichte werden im ＂.xls＂-Format ausgegeben, Drucken ist verfügbar.
Technische Parameter
|
Nennspannung /Frequenz |
Drei-Vierleiter-Wechselstromsystem mit Erdungsanschluss, Betrieb bei 380 V/50 Hz, kompatibel mit 60 Hz; |
|
Maximale Ladeleistung |
510 kW; |
|
Schritt laden |
Widerstandslast: unterteilt in 11 Gänge, Jeweils: 1,2,2,5,10,20,20,50,100,100,200 kW. 1. Bei Verwendung unterhalb der Nennspannung verringert sich die Getriebeleistung nach dem Ohmschen Gesetz. |
|
Leistungsfaktor |
1 |
|
Lasttoleranz (jeder Schritt) |
±5% |
|
Lasttoleranz (insgesamt) |
±3% |
|
Präzision anzeigen |
0,5 Klasse |
|
Steuerstromversorgung |
Externer Wechselstrom drei{0}}Phasen fünf-Draht (L1/L2/L3/N/PE) AC380–400 V, 50/60 Hz; |
|
Drahtverbindung |

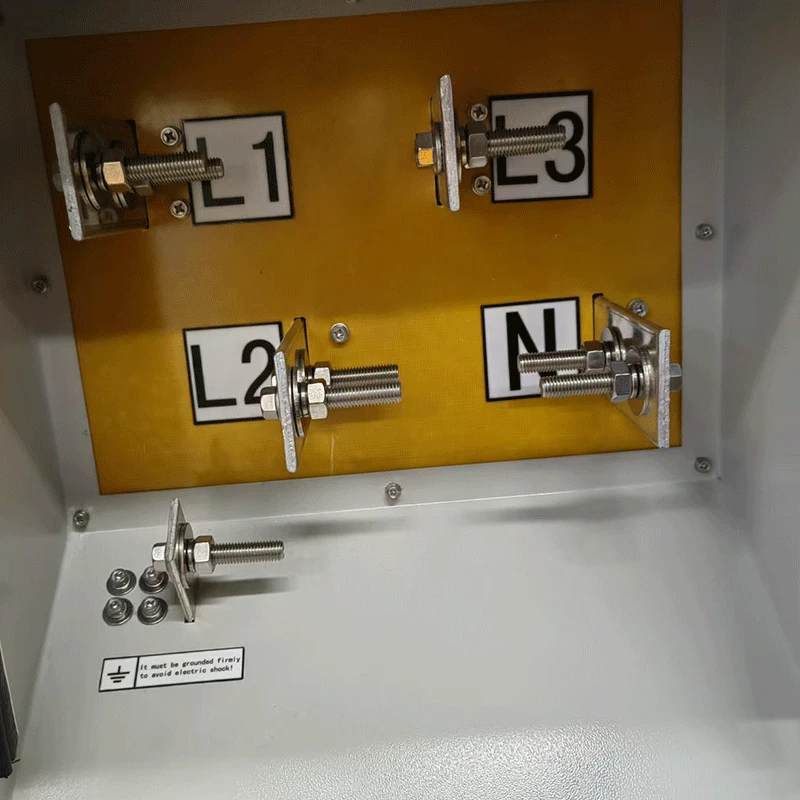

Laststromversorgungseingang – Kupferschiene (Sternschaltung) Steuerstromversorgungseingang – Klemmenblock |
|
Kommunikationsschnittstelle |
RS485 |
|
Isolationsklasse |
F-Klasse |
|
Arbeitsmodus |
Kontinuierliches Arbeiten |
|
Kühlung |
Zwangsluftkühlung, horizontaler Einlass und Auslass, Lufteinlass und -auslass mit Lamellenrahmen und Platte |
|
Transport |

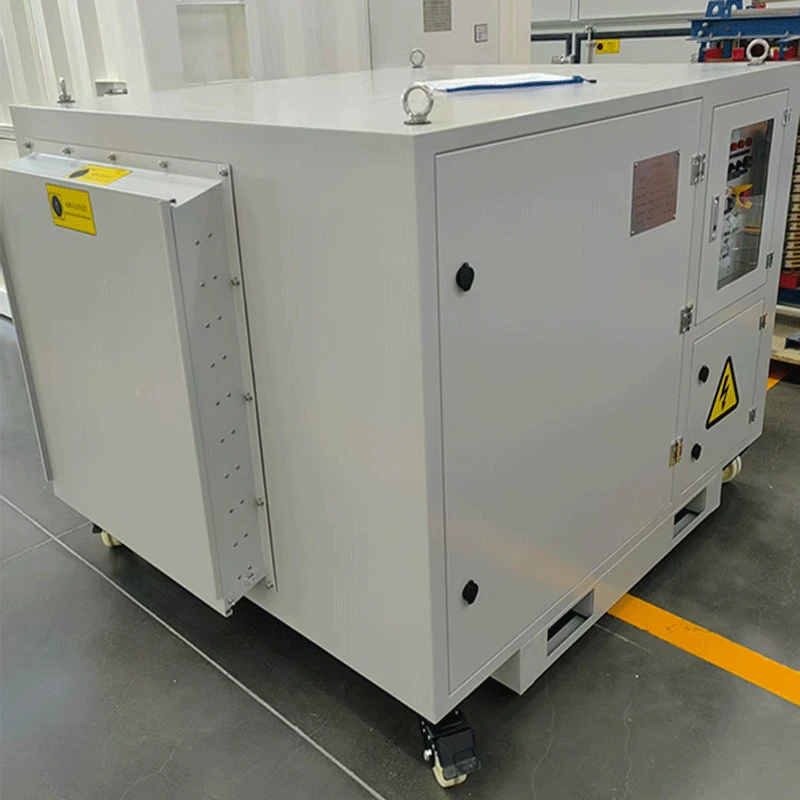

Mit Hebeösen und Radrollen und Gabelstapler unten. |
|
Gehäusefarbe |
RAL7035 |
|
Dimension |
Ungefähr 1820 mm × 1400 mm × 1190 mm (lang × breit × hoch, ohne die Höhe der Rollen und Hebeösen) |
|
Gewicht |
Etwa 700 kg |
|
Betriebsumgebungsparameter |
|
|
Arbeitsplatz |
Im Freien |
|
Arbeitstemperatur |
-20 Grad -+55 Grad |
|
Relative Luftfeuchtigkeit |
Weniger als oder gleich 95 % |
|
Höhe |
Kleiner oder gleich 2500 M |
|
Atmosphärendruck |
86–106 kPa |
